Самостоятельный конспект по ключевым понятиям подборки из 64 заданий: способы изображения Земли, план местности, масштаб, условные знаки, абсолютная и относительная высота, горизонтали и съёмка местности.
Как читать план местности и решать задания НМТ
1. Способы изображения поверхности Земли
Землю изображают с помощью глобуса, географической карты, плана местности, аэрофотоснимка и космического снимка. Глобус сохраняет шарообразную форму и почти не искажает соотношения, но имеет мелкий масштаб. Карта показывает большую территорию в уменьшенном и обобщённом виде. План подробно изображает небольшой участок сверху и обычно не учитывает кривизну Земли.

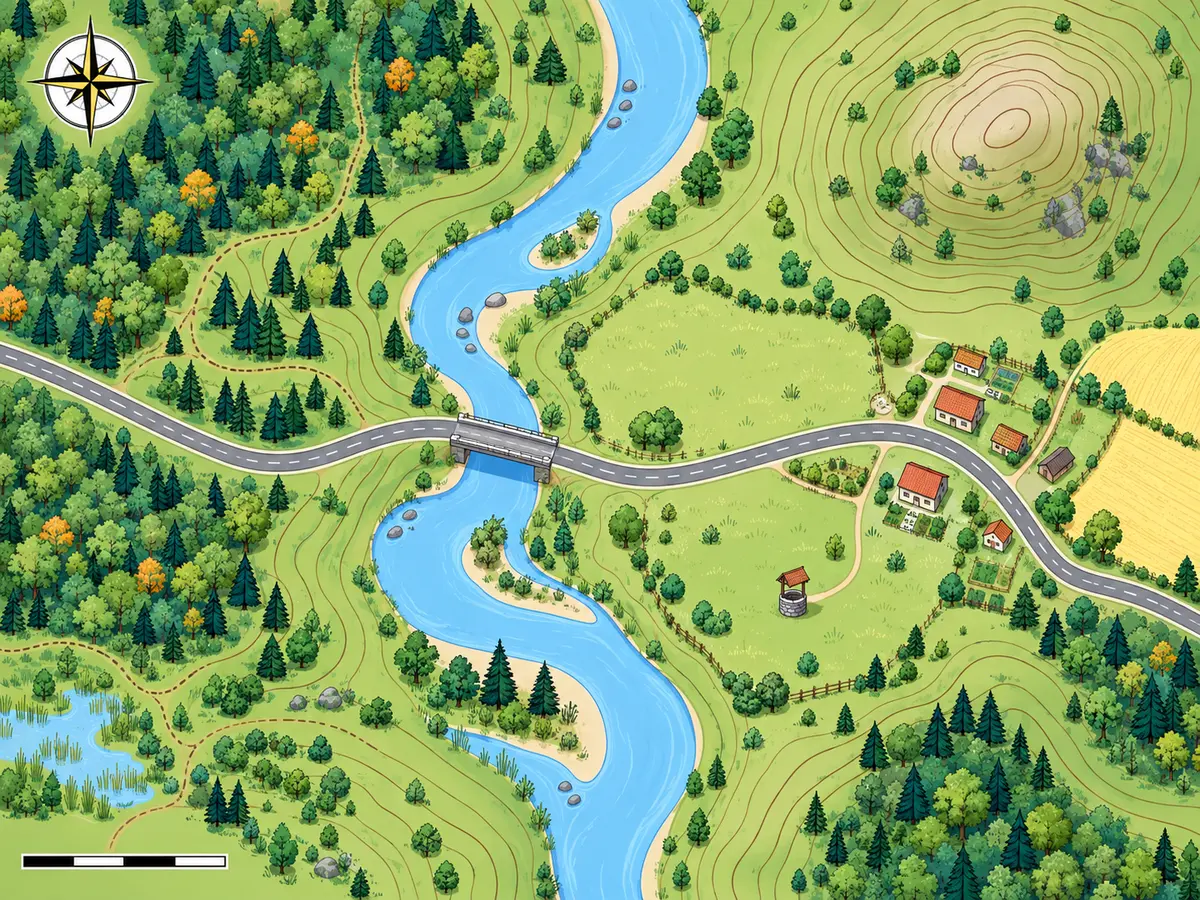

2. Главные признаки плана местности
План строят в крупном масштабе, ориентируют по сторонам горизонта и выполняют в условных знаках. Север обычно находится сверху. В отличие от фотографии, план объясняет назначение объектов и позволяет измерять расстояния, направления, площади и высоты. На плане нет градусной сетки.

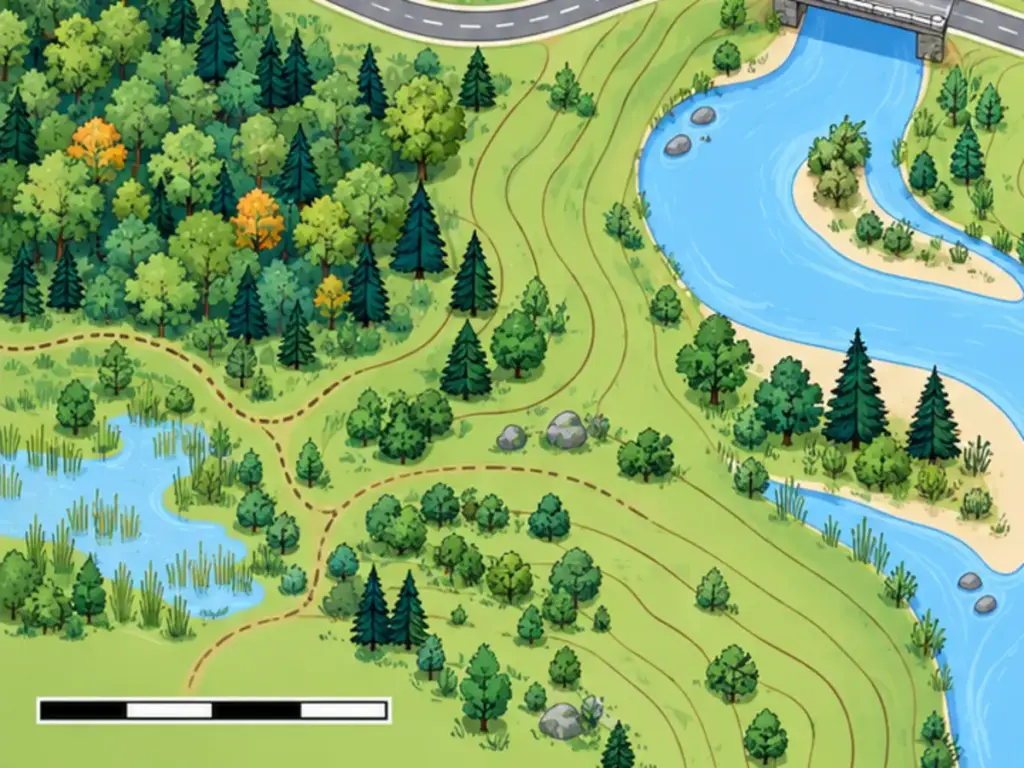

3. Масштаб и три формы его записи
Численный масштаб записывают как 1 : 10 000, именованный — «в 1 см 100 м», линейный — в виде разделённой полосы. Знаменатель численного масштаба показывает, во сколько раз расстояние на местности уменьшено. Чем меньше знаменатель, тем крупнее масштаб и подробнее изображение. Для перехода от сантиметров к метрам убирают два нуля, к километрам — пять.
4. Расстояния и длина извилистой линии
Прямое расстояние измеряют линейкой и умножают на величину именованного масштаба. Извилистую дорогу или реку измеряют ниткой, полоской бумаги, циркулем-измерителем либо курвиметром. Все единицы сначала приводят к одной системе. Для обратной задачи реальное расстояние делят на величину, соответствующую 1 см карты.
5. Площади и квадрат масштаба
При вычислении площади масштаб возводят в квадрат. Если в 1 см содержится 400 м, то 1 см² на карте соответствует 400 × 400 = 160 000 м², то есть 16 га. Полезно помнить: 1 га = 10 000 м², а 1 км² = 100 га. Ошибка большинства задач — применить линейный масштаб к площади только один раз.

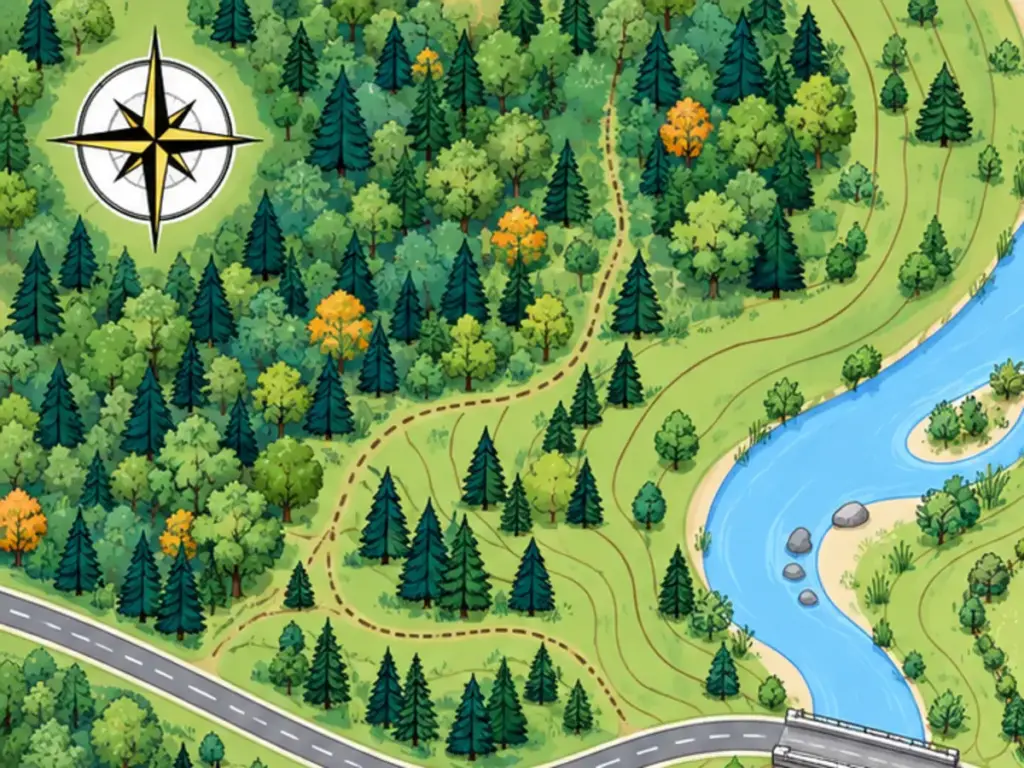

6. Условные знаки плана
Масштабные знаки показывают объекты, площадь которых можно выразить в масштабе: лес, озеро, болото. Внемасштабные обозначают небольшие объекты — колодец, башню, памятник. Линейные используют для дорог, рек и линий связи, а пояснительные подписи сообщают породу леса, ширину реки или материал покрытия. Цвет также важен: синий связан с водой, зелёный — с растительностью, коричневый — с рельефом.
7. Абсолютная и относительная высота
Абсолютная высота — превышение точки над средним уровнем моря. Относительная высота показывает превышение одной точки над другой и равна разности их абсолютных высот. Отметки высот подписывают числами. Для определения высоты между подписанными горизонталями считают интервалы с учётом высоты сечения рельефа.

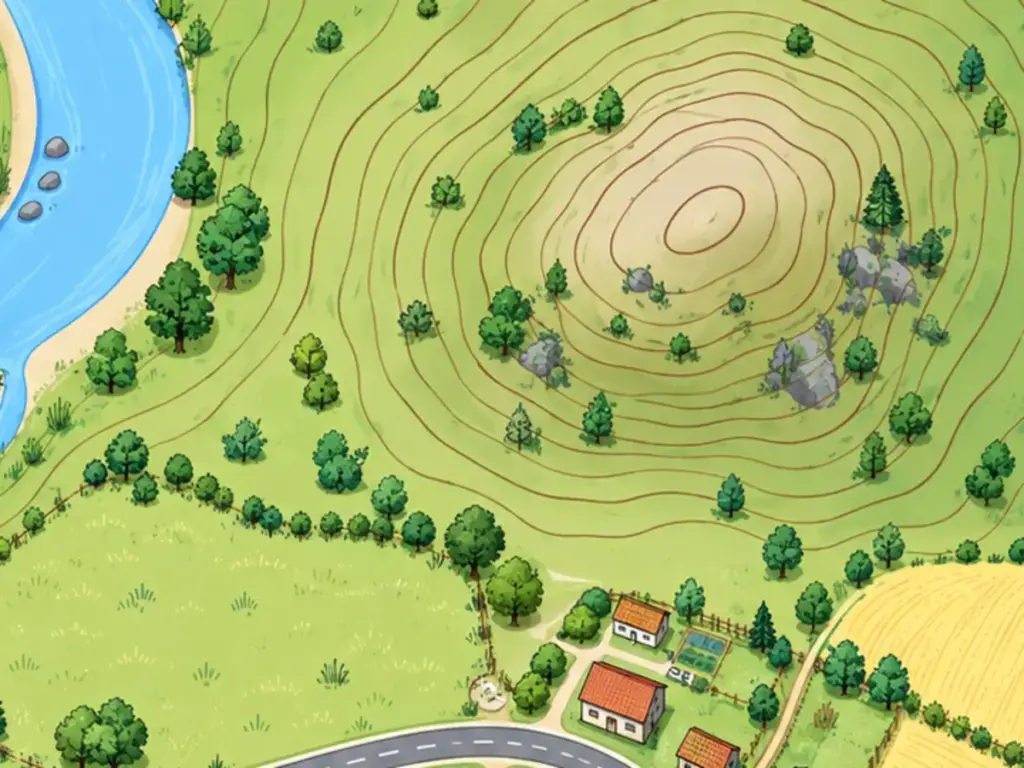

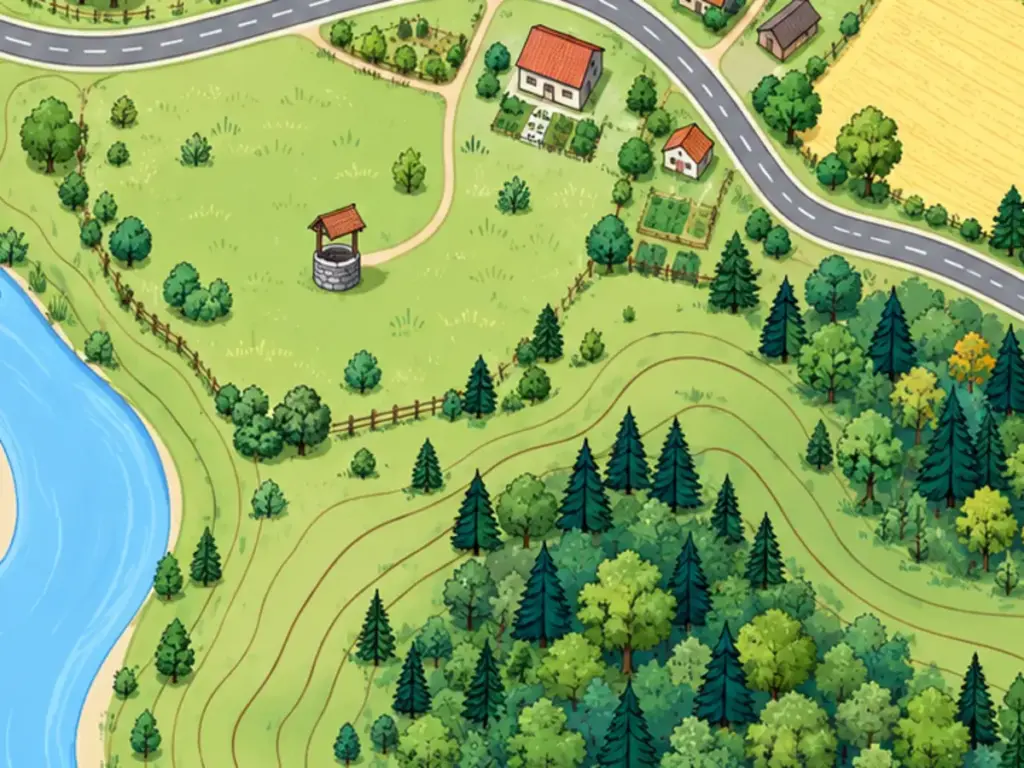

8. Горизонтали и форма рельефа
Горизонтали соединяют точки с одинаковой абсолютной высотой. Замкнутые линии с увеличением значений к центру показывают холм, с уменьшением — впадину. Бергштрихи короткими штрихами указывают направление понижения. Чем ближе горизонтали друг к другу, тем склон круче; чем дальше — тем он положе. V-образный изгиб горизонталей в долине направлен вершиной вверх по течению.

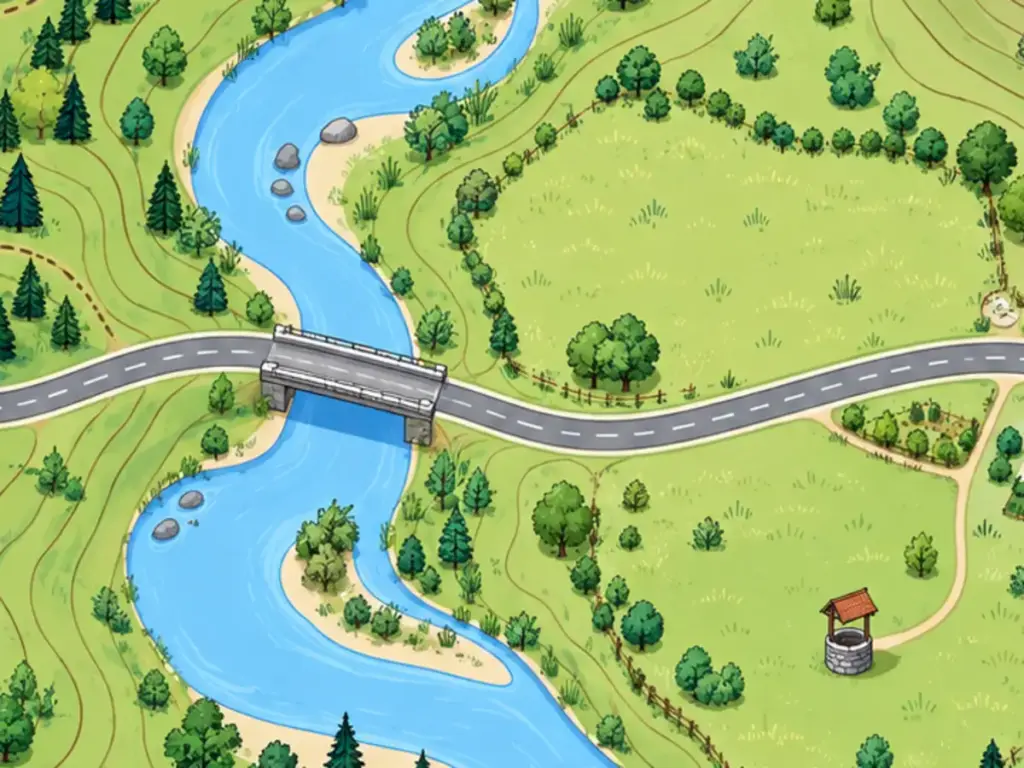

9. Как читать реку и склоны по плану
Направление течения определяют от больших абсолютных высот к меньшим. Устье расположено там, где река впадает в другую реку, озеро или море. Правый и левый берега называют, если смотреть вниз по течению. Крутой берег виден по сближенным горизонталям, пологий — по разреженным. Мосты, броды, дамбы и заболоченные берега обозначаются отдельными знаками.
10. Съёмка местности
При полярной съёмке планшет устанавливают в одной точке-полюсе, ориентируют, визируют объекты и откладывают расстояния в масштабе. При маршрутной съёмке двигаются по выбранной линии и последовательно наносят объекты вокруг неё. Окомерная съёмка даёт упрощённый план без сложных приборов, а инструментальная выполняется точнее с геодезическим оборудованием.
11. Профиль рельефа
Чтобы построить профиль, прикладывают край бумаги к заданной линии, отмечают пересечения с горизонталями и подписывают их высоты. Затем переносят точки на сетку и плавно соединяют. Горизонтальный масштаб берут с карты, вертикальный часто увеличивают, чтобы форма рельефа была заметнее. По профилю определяют вершины, долины и взаимную видимость.
12. Алгоритм выполнения задания НМТ
Сначала найдите стрелку севера и масштаб, затем прочитайте легенду и подписи высот. Определите, что именно требуется: расстояние, площадь, направление, высота или характеристика объекта. Запишите формулу, приведите единицы, выполните расчёт и проверьте правдоподобие результата. В заданиях по фрагменту плана каждый вывод подтверждайте сразу несколькими признаками.
